Skladací systém – Plegable
Presklené krídla sa skladajú harmonikovo k boku a uvoľnia široký priechod. Hliníkový systém Plegable s prerušeným tepelným mostom pre zimné záhrady a terasy.
Plegable – skladací harmonikový zasklievací systém
Fotogaléria
https://youtube.com/shorts/D1At1iJHsps?feature=share

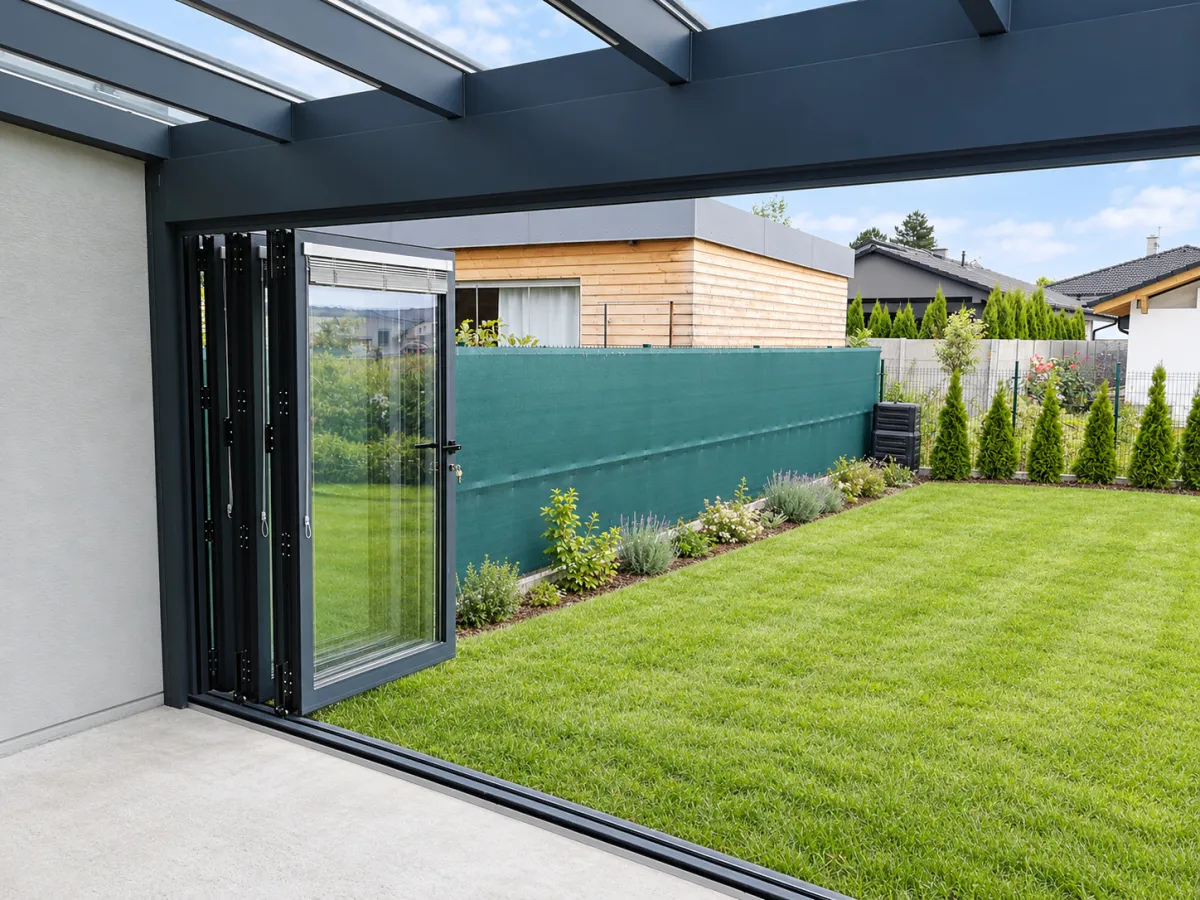

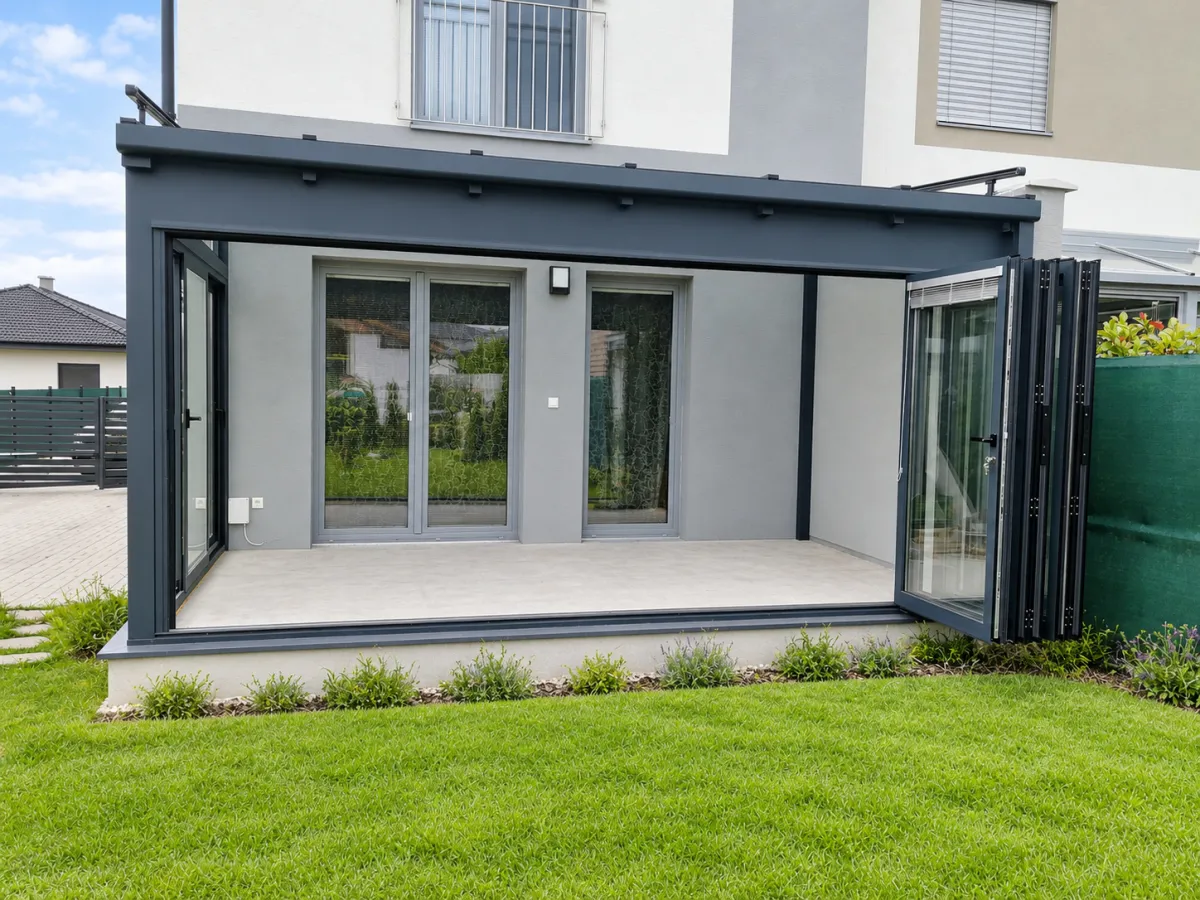

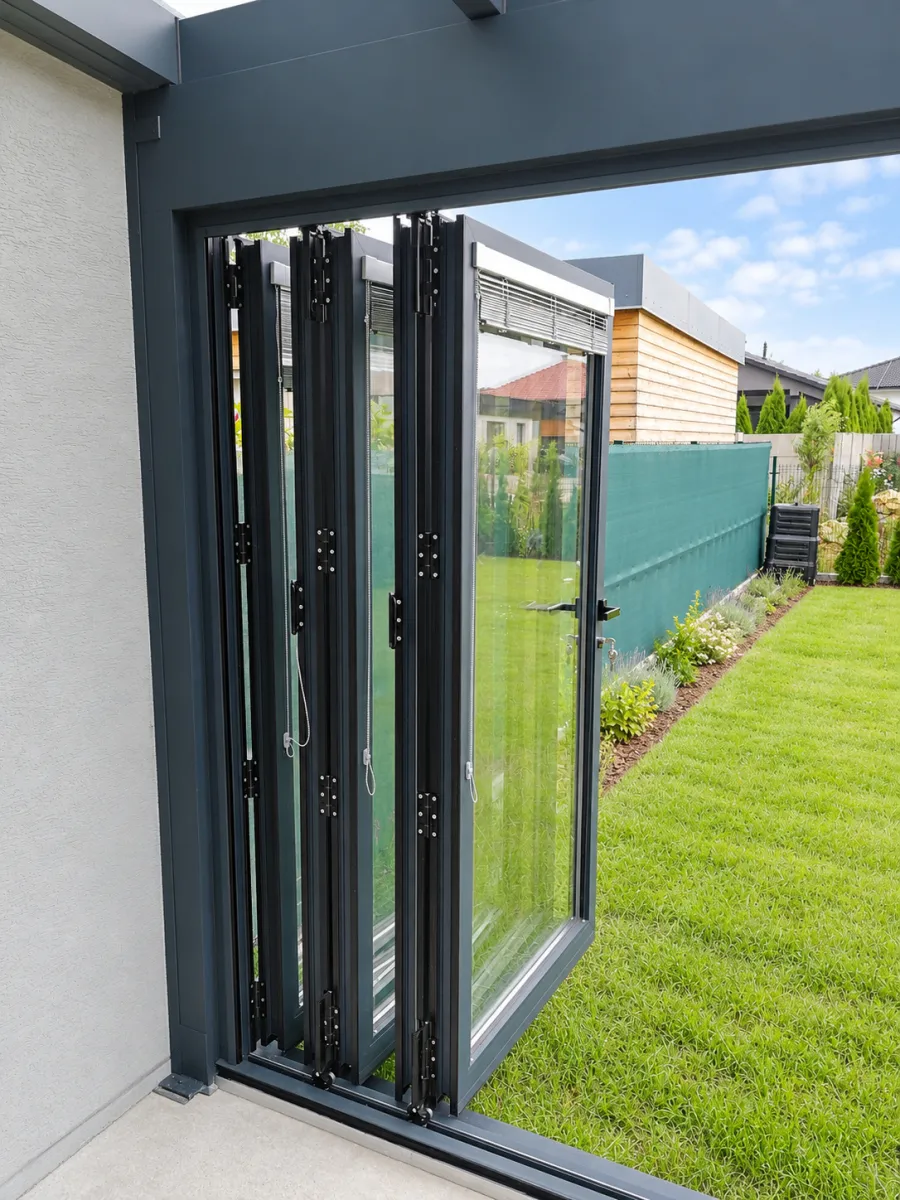

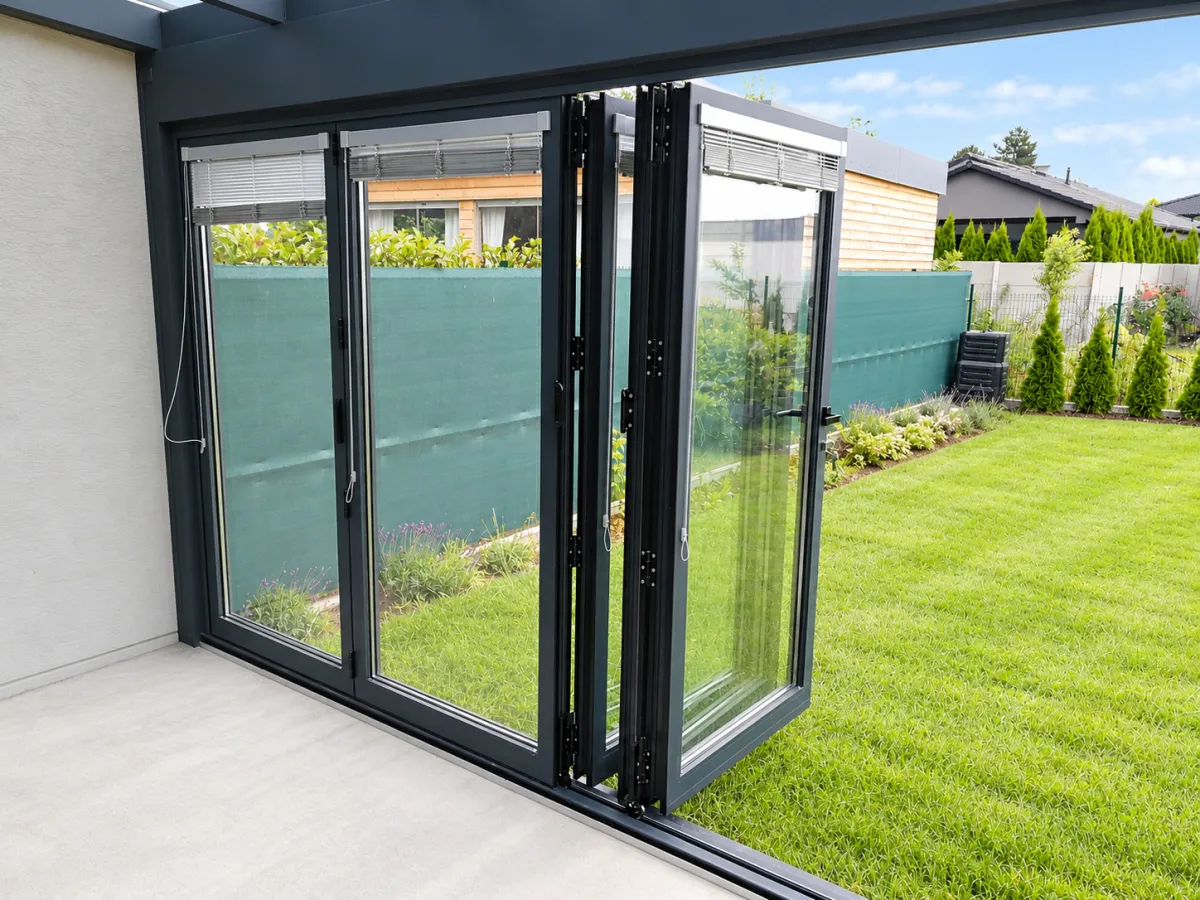

Fotografie realizácie sú retušované; upravené je okolie a svetelné podmienky.
Prepojte zimnú záhradu s exteriérom širokým otvoreným priechodom. Presklené krídla systému Cortizo Plegable sa pri otváraní skladajú harmonikovo k boku a umožnia využiť priestor podľa počasia aj vašich potrieb.
Otvorený priestor aj tepelne izolované zasklenie

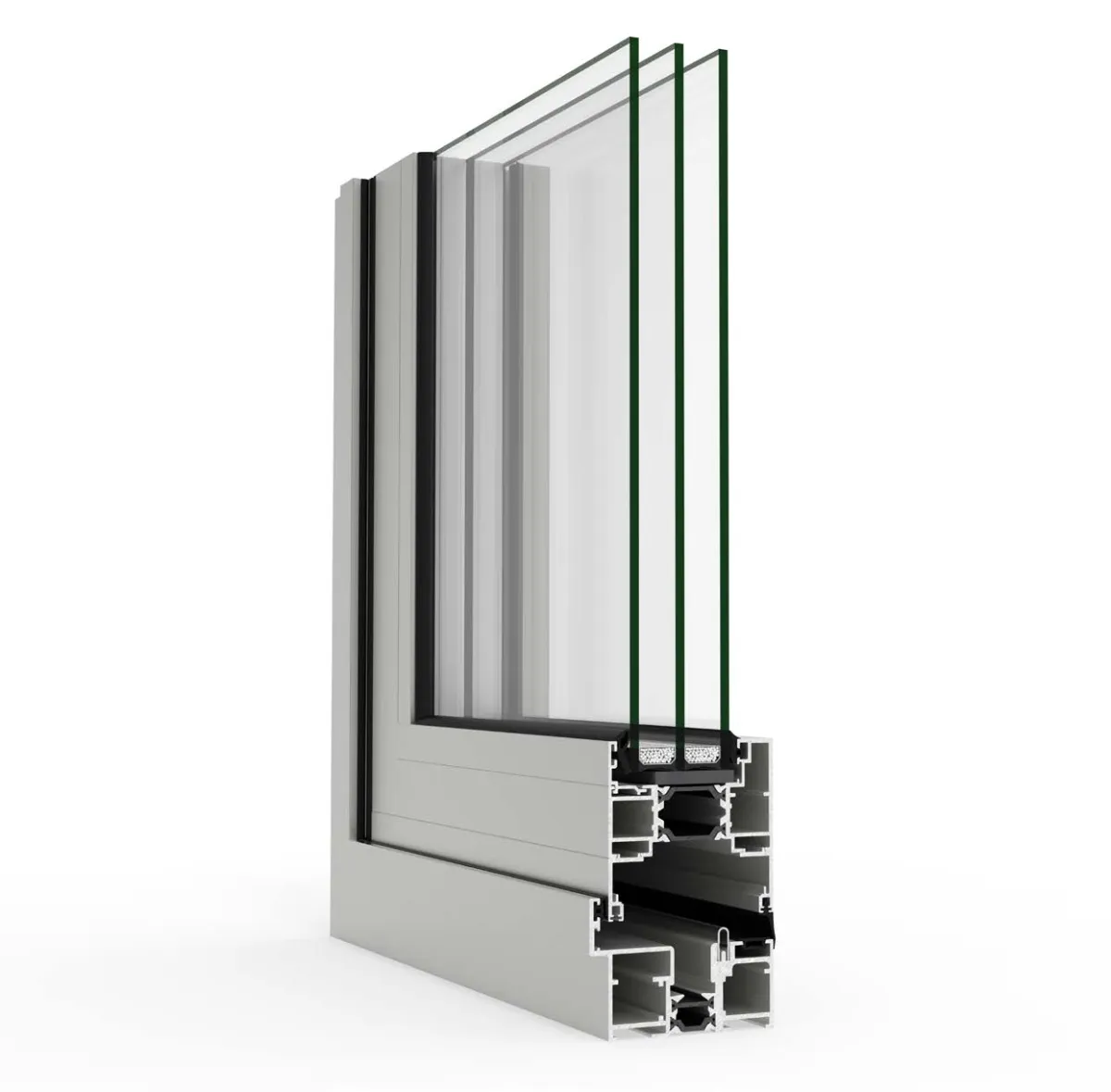

Hliníkové profily s prerušeným tepelným mostom a možnosťou izolačného zasklenia sú riešením pre zimné záhrady a presklené terasy s požiadavkou na tepelnú izoláciu. Po otvorení sa krídla zložia k boku a uvoľnia široký priechod do záhrady.
- Harmonikové skladanie presklených krídel.
- Otváranie dovnútra alebo von podľa zvolenej zostavy.
- Možnosť nízkeho zapusteného prahu podľa stavebného riešenia.
- Rohové riešenie 90° bez pevného rohového stĺpika systému.
- Farby RAL, dvojfarebné vyhotovenie, drevodekor alebo elox.
- Rozdelenie krídel a spôsob otvárania prispôsobené konkrétnemu priestoru.
Technické parametre
| Parameter | Údaj výrobcu |
|---|---|
| Počet krídel | 1 až 14 podľa typu zostavy |
| Smer otvárania | Dovnútra alebo von |
| Maximálna šírka jedného krídla | 1 200 mm |
| Maximálna výška jedného krídla | 3 000 mm |
| Maximálna hmotnosť jedného krídla | 120 kg |
| Hrúbka zasklenia | 25 až 45 mm |
| Hrúbka steny hliníkového profilu | 1,8 mm |
| Polyamidový mostík | Rám 20 mm / krídlo 30 mm |
| Stredový pohľadový rozmer | 100 mm |
| Súčiniteľ prestupu tepla Uw | Od 0,97 W/(m²·K), podľa rozmerov, zostavy a zasklenia |
| Prievzdušnosť | Trieda 4 podľa UNE-EN 12207 |
| Vodotesnosť | Trieda 9A podľa UNE-EN 12208 |
| Odolnosť proti zaťaženiu vetrom | Trieda A3 podľa UNE-EN 12210 |
Maximálne rozmery a hmotnosť krídla sa posudzujú podľa typu zostavy a zasklenia; uvedené maximá sa nedajú automaticky kombinovať. Výsledky skúšok prievzdušnosti, vodotesnosti a odolnosti proti vetru sa vzťahujú na referenčnú trojkrídlovú zostavu 2,70 × 2,53 m. Hodnota Uw závisí od rozmerov, zostavy a použitého skla.
Varianty otvárania
Krídla možno podľa konfigurácie skladať k jednej strane alebo rozdeliť medzi dve strany. Konečné rozdelenie závisí od rozmerov a technických možností realizácie.

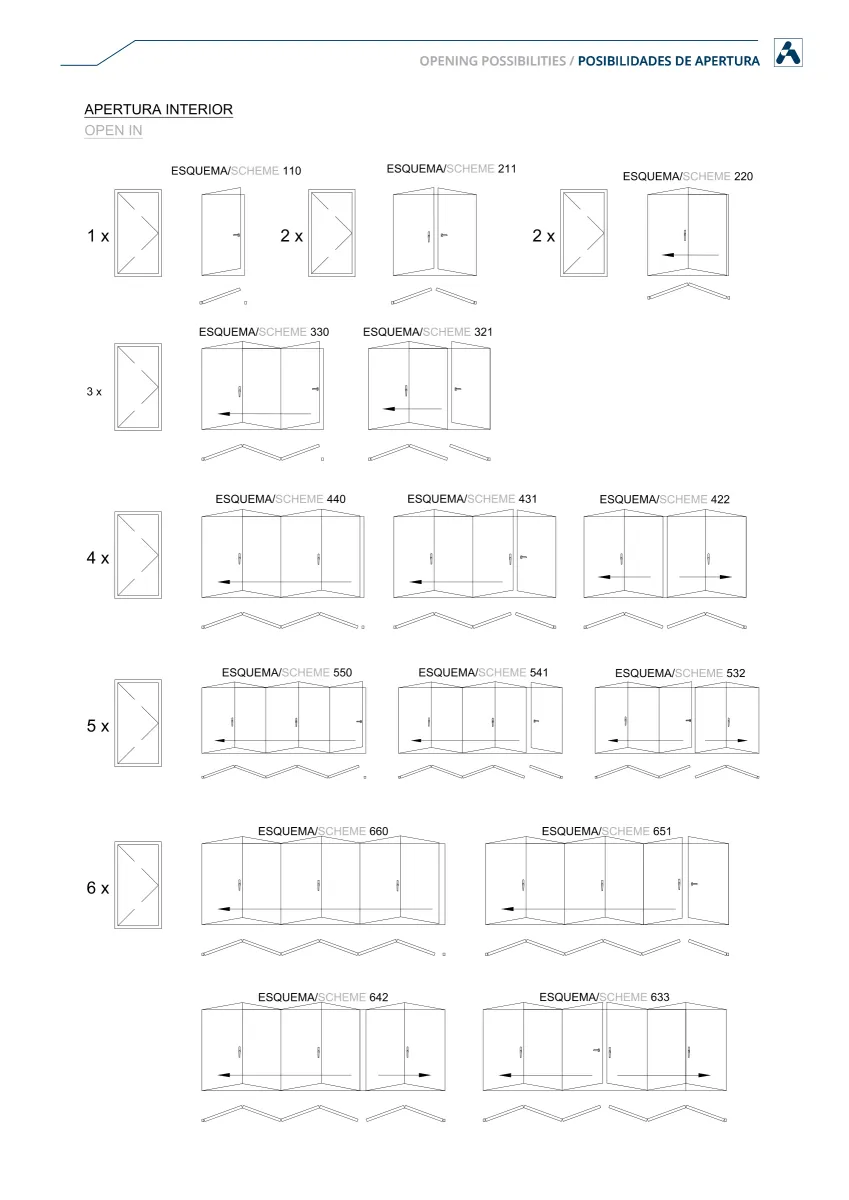

- Otváranie dovnútra – zostavy s 1 až 6 krídlami.

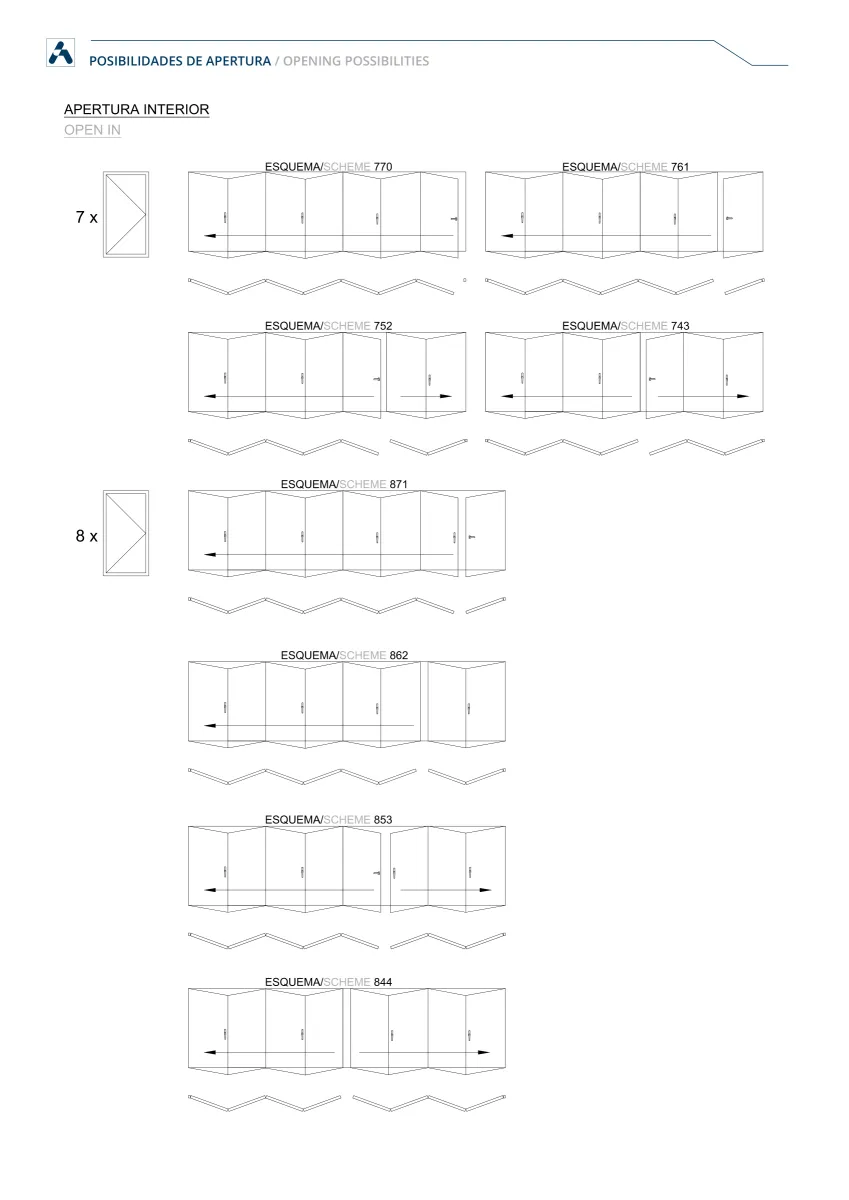

- Otváranie dovnútra – zostavy so 7 a 8 krídlami.

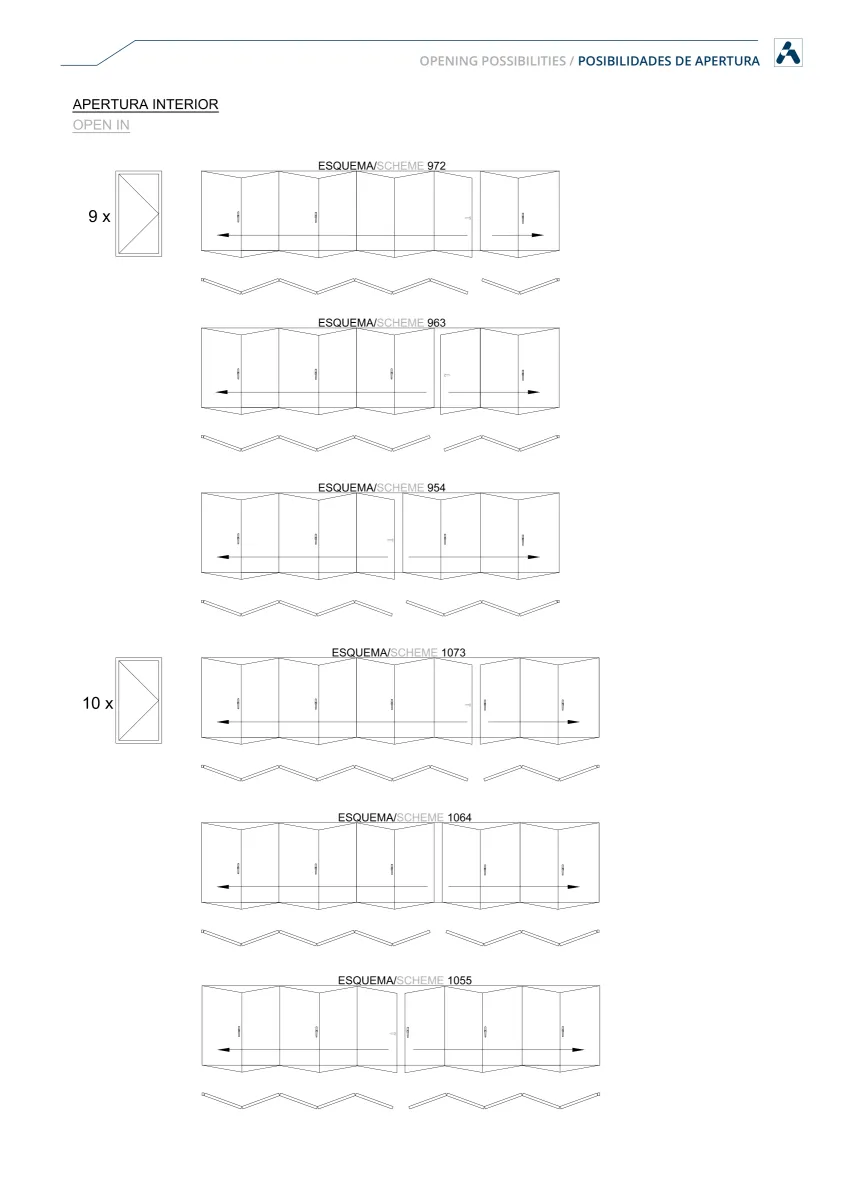

- Otváranie dovnútra – zostavy s 9 a 10 krídlami.

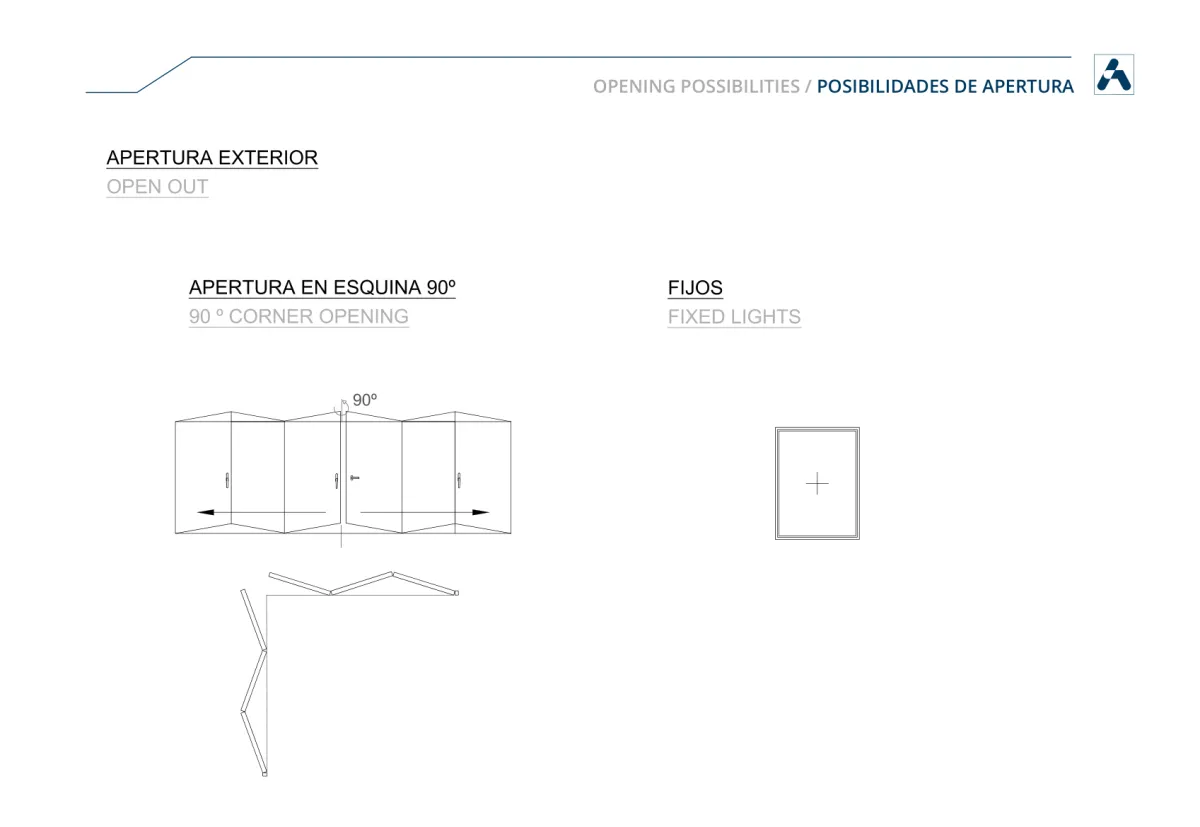

- Rohové otváranie von pod uhlom 90° a pevné zasklenie.
Technický list uvádza možnosť až 14 krídel; konkrétna konfigurácia sa navrhuje individuálne.
Rohový variant 90°
Rohová zostava umožňuje otvoriť dve nadväzujúce presklené steny pod uhlom 90° bez pevného rohového stĺpika systému. V schéme výrobcu je uvedené aj pevné zasklenie.
Spodná koľajnica a prah

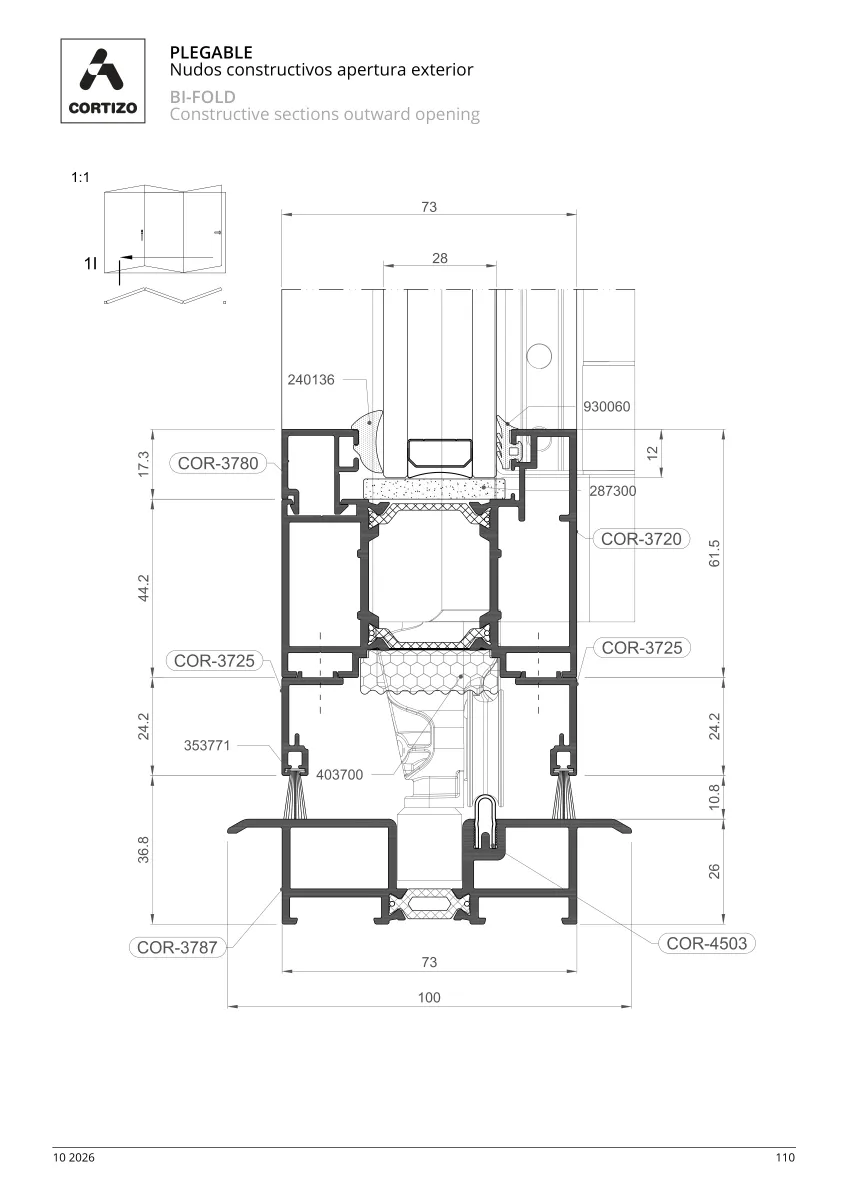

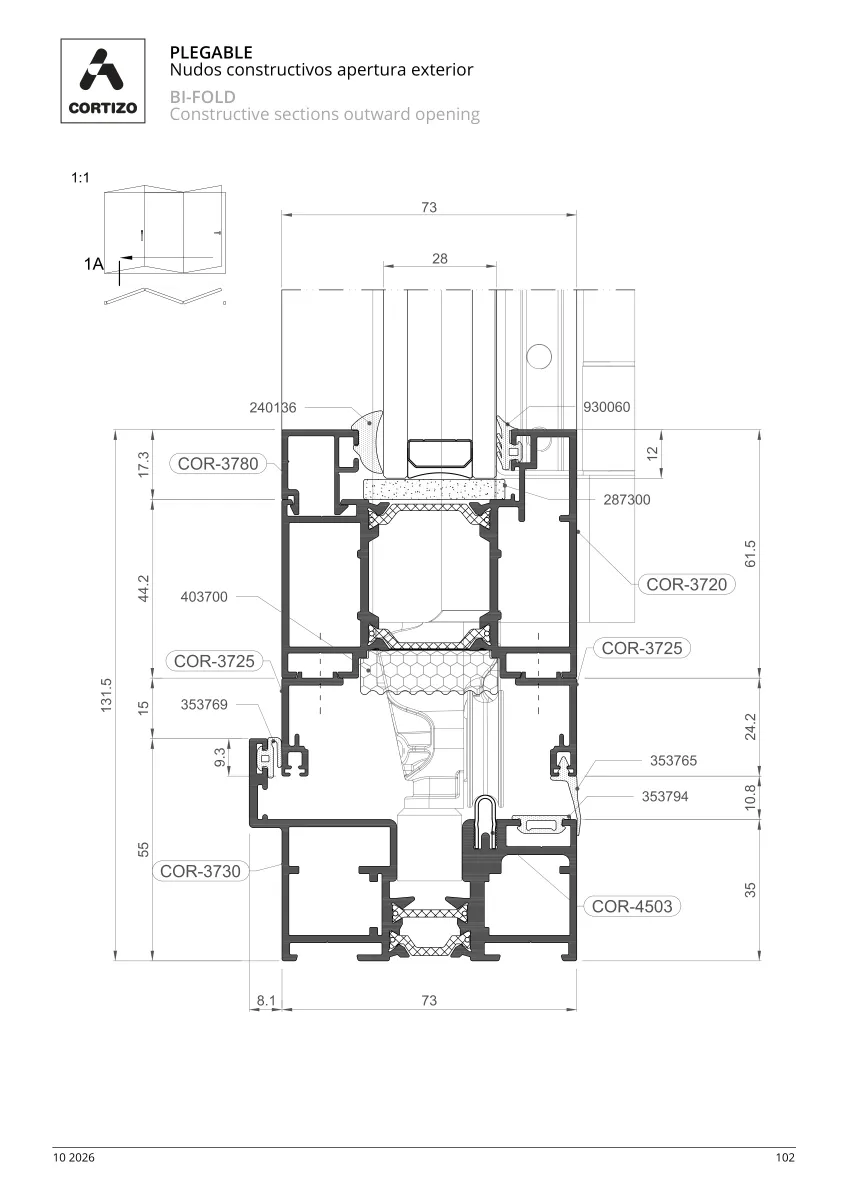

Výrobca ponúka rôzne riešenia spodného profilu pri otváraní von. Konštrukčné detaily 1A a 1I zobrazujú spodné vedenie krídla a odlišné riešenia spodného rámu. Možnosť nízkeho zapusteného prahu je samostatným konštrukčným riešením; jeho osadenie sa prispôsobí skladbe podlahy a projektu.
Technické podklady na stiahnutie
- Technický list Cortizo Bi-Fold (PDF)
- Rez profilu Plegable (PDF)
- Detaily profilu a nízkeho prahu (PDF)
- Otváranie dovnútra – 1 až 6 krídel (PDF)
- Otváranie dovnútra – 7 a 8 krídel (PDF)
- Otváranie dovnútra – 9 a 10 krídel (PDF)
- Rohové otváranie 90° a pevné zasklenie (PDF)
- Rez spodnej koľajnice – detail 1A (PDF)
- Rez spodnej koľajnice – detail 1I (PDF)
Navrhneme riešenie pre váš priestor
Pošlite nám rozmery otvoru a predstavu o jeho využití. Navrhneme vhodné rozdelenie krídel, spôsob otvárania a zasklenie.
Technické údaje podľa dodaných podkladov výrobcu Cortizo.
